DFV高速重负载型

TBI丝杆\高速负载型滚柱丝杠\DFV3206\外循环滚珠螺母

  • 产品品牌:台湾TBI
  • 产品型号:DFV3206
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:81 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:DFV3206高速负载型滚柱丝杆,丝杆轴直径:32mm,丝杆导程:5mm,螺母安装孔间距75mm,此型号属于高速重负载型滚珠丝杆,外循环滚珠螺母,适合应用于数控车床,加工中心等重型机械设备。

型号:DFV3206

TBI滚珠丝杆安装方式

   根据TBI滚珠丝杆DFV工作时的受力状况,丝杠支承常以止推轴承和向心球轴承组合,其支承方式有以下几种:

   1)双推一自由式在一端装止推轴承,另一端悬空。因其一端是自由状态,故承载能力小,轴向刚度低。

   2)双推一简支式一端装止推轴承,另一端装向心球轴承,轴向刚度不太高;使用时应注意减少丝杠热变形的影响,安装时应注意使热源和丝杠工作时的常用段远离装止推轴承的一端,以避免推力轴承因丝杠热伸长而产生间隙。

   3)单推一单推式止推轴承分别装在滚珠丝杠的两端并施加预紧。可以提高滚珠丝杠的轴向刚度;预拉伸安装时,预紧力较大,因此丝杠工作时只承受拉力。

TBI-DFV滚珠丝杆设计程序

   滚珠丝杠的设计程序也可以用来作为选择其他丝杠的通用选择程序。许多滚珠丝杠生产商都利用计算机程序以帮助设计工程师选择正确的滚珠丝杠类型。

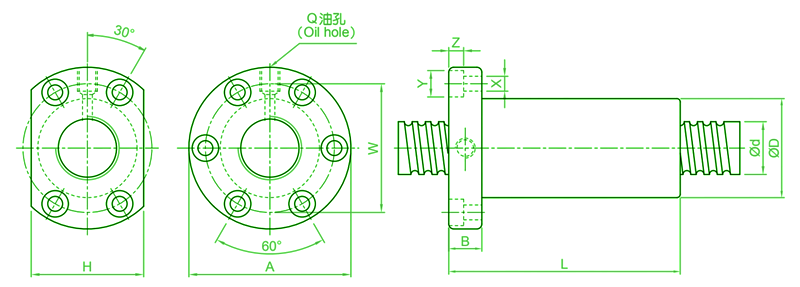

TBI-DFV3206规格尺寸图表



TBI滚珠丝杠DFV3206支承用专用轴承

   加工中心TBI滚珠丝杠支承用轴承,通常要选用专用轴承。
   为了便于设计人员参考,下面介绍丝杠支承专用角接触球轴承。

   (1)轴承特点
   1)刚性大  由于采用特殊设计的尼龙成形保持架,增加了钢球数,且接触角为60。,故轴向刚性大。

   2)不需要预调整  对每种组合形式,生产厂家已作好了能得到最佳预紧力的间隙,故用户在装配时不需再调整,只要按厂家作出的装置序列符号(>)排列后,装紧即可。


TBI-DFV系列滚柱丝杆型号

DFV01510-2.7 DFV01604-3.8 DFV02004-4.8 DFV02010-2.7 DFV02506-4.8 DFV02508-4.8 DFV02510-2.7

DFV03204-4.8 DFV03206-4.8 DFV03208-4.8 DFV03220-2.7 DFV04020-2.7 DFV05005-4.8 DFV05020-2.7

DFV06320-2.7 DFV08020-4.8 DFV08020-7.6
