优势特点：SFI2004参数详情 丝杆直径：20mm，导程：4mm，螺母总长：46mm ，螺母法兰直径：45mm ，螺母法兰宽度：40mm ，螺母法兰安装孔孔距：45mm ，额定动负荷：1066kgf。
型号：SFI2004
SFI2004参数详情
丝杆直径：20mm，导程：4mm，螺母总长：46mm ，螺母法兰直径：45mm ，螺母法兰宽度：40mm ，螺母法兰安装孔孔距：45mm ，额定动负荷：1066kgf。
TBI滚珠丝杆由螺杆、螺母和滚珠组成。它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力， tbi滚珠丝杆被广泛应用于各种工业设备和精密仪器。
用于高速加工的进给滚珠丝杠普遍采取如下的改进措施。
1)加大丝杠的导程和增加螺纹的线数。前者为提高丝杠每转的进给量(即进给速度)，后者则为弥补丝杠导程增大后所带来的轴向刚度和承载能力的下降。
2)将实心丝杠改为空心的，这既是为减少丝杠的重量和惯量，也是为便于对丝杠采取通水内冷，以利于提高丝杠转速，提高进给／快移速度和加速的能力，减少热影响。
3)改进回珠器和滚道的设计制造质量，使滚珠的循环更流畅，摩擦损耗更少。
4)采用滚珠丝杠固定，螺母与连接在移动部件上的伺服电动机集成在一起。

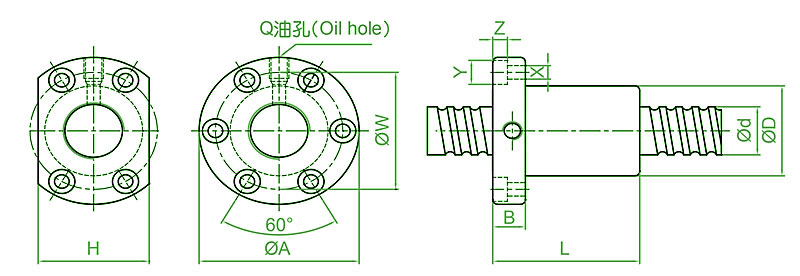

SFI2004尺寸图
单位：mm
|
型号名称 |
轴径 d |
导程 I |
珠径 Da |
螺帽尺寸 |
滚珠螺帽额定负荷 |
刚性 kgf/μm
|
|||||||||||
|
D |
A |
B |
L |
W |
H |
X |
Y |
Z |
Q |
n |
Ca（kgf） |
Coa（kgf） |
|||||
|
SFI2004 |
20 |
4 |
2.381 |
34 |
57 |
11 |
46 |
45 |
40 |
5.5 |
9.5 |
5.5 |
M6 |
1*4 |
1066 |
2987 |
37 |

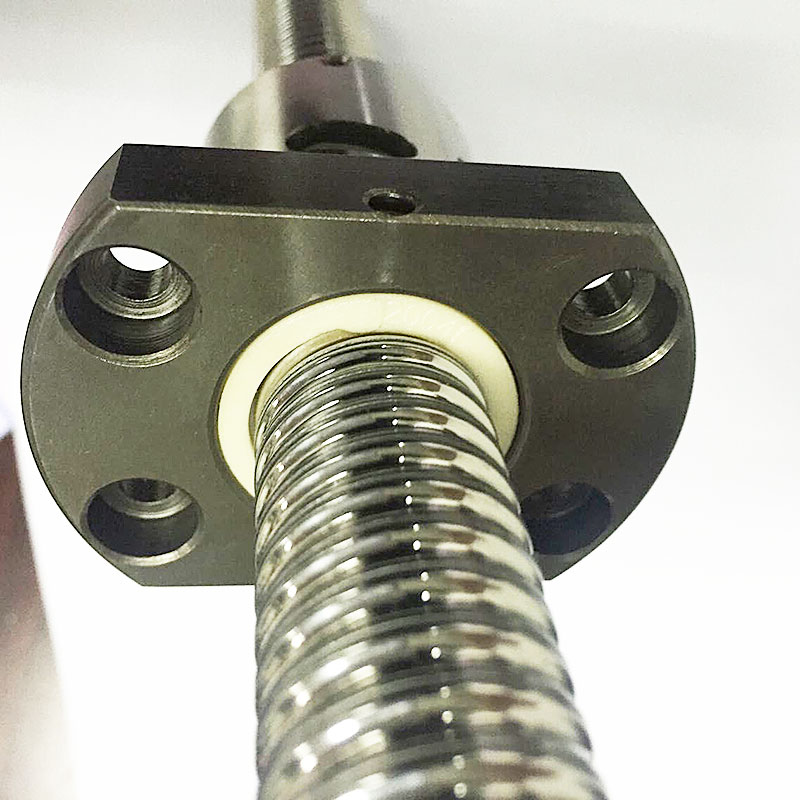

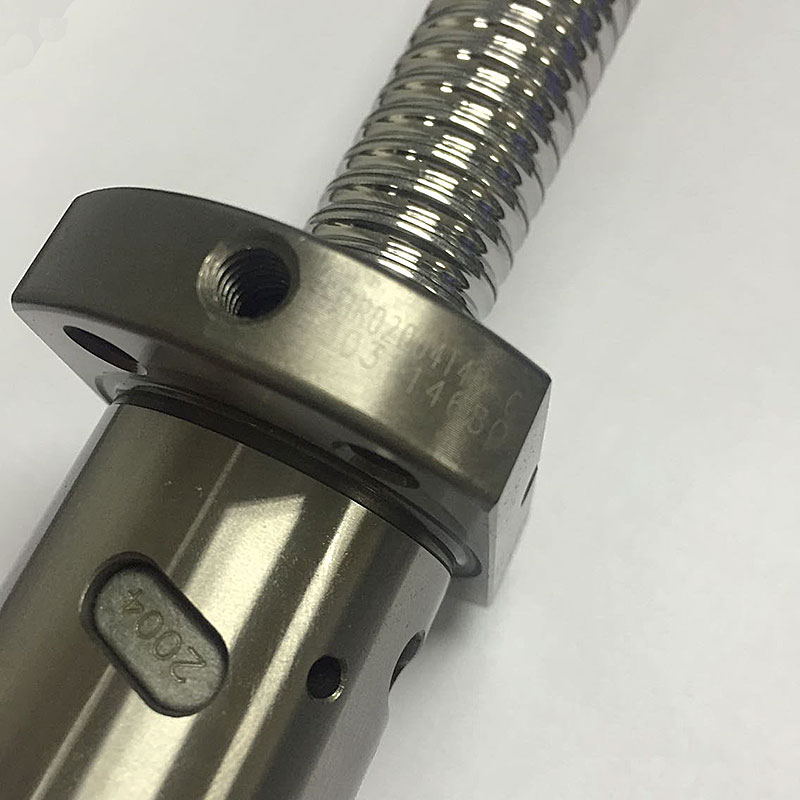

SFI2004产品图
SFI2004滚珠丝杠产品主要应用场合：
产业机械：印刷机、造纸机、自动化机械、纺织机、绘图机、射出成型机、专用机。
电子机械：量测仪器、翳学设备、工厂自动化设备、IC封装机、半导体设备、工厂自动化设备等。
TBI-SFI系列滚珠丝杠常年现货型号
SFI01604-4 SFI01605-4 SFI01610-3 SFI02004-4 SFI02005-4 SFI0205T-4 SFI02504-4
SFI02505-4 SFI02510-4 SFI03204-4 SFI03205-4 SFI03210-4 SFI04005-4 SFI04010-4
SFI05010-4 SFI06310-4 SFI08010-4
