优势特点：TBI圆筒形滚珠花键SLT008T2，轴外径8mm，花键母滚珠列数两列，TBI传动配件产品精度目前已达世界级的水准且装配容易，客户可自行备货加工组装，相当地便利。
型号：SLT008
TBI圆筒形滚珠花键SLT008T2，轴外径8mm，花键母滚珠列数两列，TBI传动配件产品精度目前已达世界级的水准且装配容易，客户可自行备货加工组装，相当地便利。
TBI滚珠花键表面特殊处理：
冷电镀、镀黑铬、染黑、镀铬、磷酸盐、镀化镍、冷电镀、镀黑铬
|

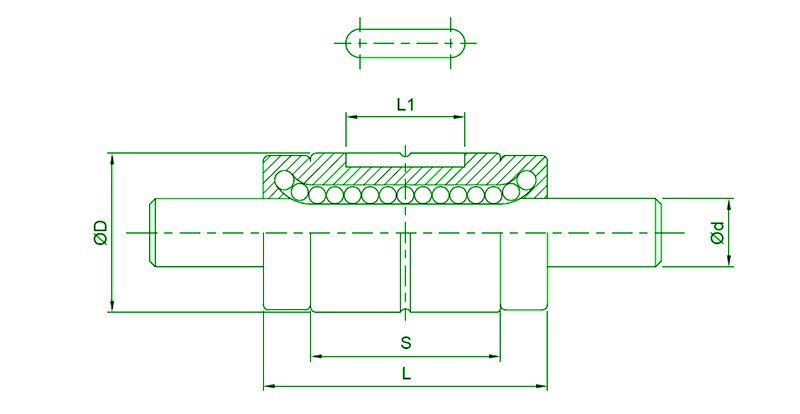

公稱型號 |
軸徑 |
滾珠列 |
花鍵軸承套 |

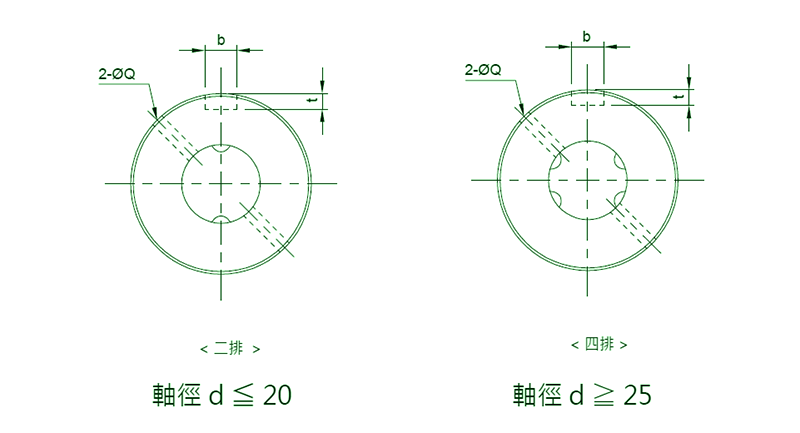

鍵槽尺寸 |
|||||
|
d |
D |
L |
S |
L1 |
油孔 |
b |
t |
||
|
h7 |
Q |
H8 |
+0.05 0 |
||||||
|
SLT008 |
8 |
2 |
16 |
27 |
15.7 |
10.5 |
1.5 |
2.5 |
1.2 |
|
公稱型號 |
基本額定負荷 |
基本額定扭矩 |
容許靜力矩 |
質量 |
||||
|
C |
C0 |
CT |
C0T |
MA1 |
MA2 |
花鍵外筒 |
花鍵軸 |
|
|
kgf |
kgf |
kgf．m |
kgf．m |
kgf．m |
kgf．m |
g |
kg/m |
|
|
SLT008 |
137 |
225 |
0.60 |
0.99 |
0.39 |
3.82 |
16 |
0.39 |
TBI滚珠花键结构设计
1.底部圆角半径应该够大
2.平键两侧应该有较紧密的配合
3.当一个轴上零件用两个平键时，要求较高的加工精度
4.采用两个斜键时要相距90度～120度
5.用两个半圆键时，应在轴向同一母线上
6.轴上用平键分别固定两个零件时，键槽应在同一母线上
7.键槽不要开在零件的薄弱部位
8.键槽长度不宜开到轴的阶梯部位
9.钩头斜键不宜用于高速
10.一面开键槽的长轴容易弯曲
11.平键加紧定螺钉引起轴上零件偏心
12.锥形轴用平键尽可能平行于轴线
13.有几个零件串在轴上时，不宜分别用键联接
14.花键轴端部强度应予以特别注意
15.注意轮毅的刚度分布，不要使扭矩只由部分花键传递
