SOT圆筒型滚珠花键

原装TBI圆筒形滚珠花键\SOT008

  • 产品品牌:台湾TBI
  • 产品型号:SOT008
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:278 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:台湾TBI圆筒型滚珠花键SOT008,花键直径8mm,花键轴有空心花键轴和实心花键轴之分.TBI滚珠花键轴花键作用是一个高转速、少支承的旋转体,因此它的动平衡是至关重要的。一般传动轴在出厂前都要进行动平衡试验,并在平衡机上进行了调整。

型号:SOT008

TBI滚珠花键介绍
滚珠花键可分为圆法兰 SLF 型、圆筒 SLT 型、方法兰 SOF 型及圆筒 SOT 型四种型式,因轴径的大小钢珠之接触路径又可分为 2 排 (180° )(SLF/SLT6~20)、(SOT/SOF8~25) 和 4 排 (70° )(SLF/SLT25~50),此外各系列都有提供空心轴选择使用。

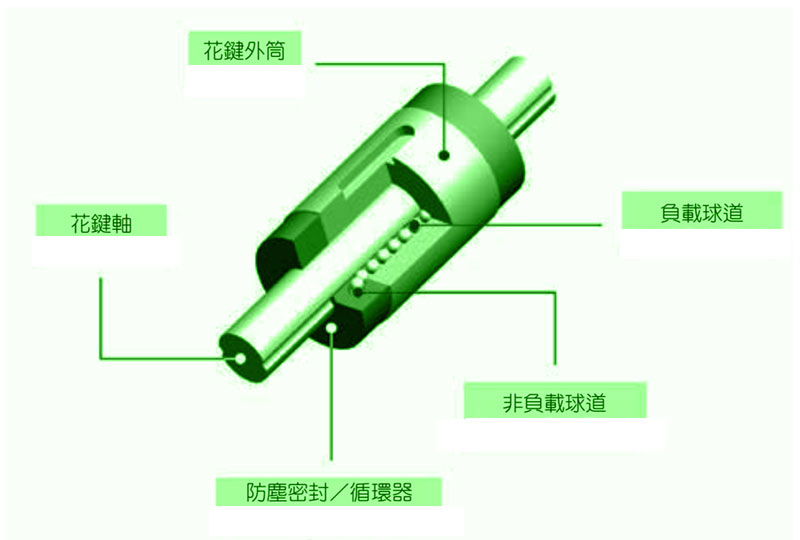

tbi-SOT圆筒形花键机构
装配简单
TBI-SOT系列滚珠花键由于采用特殊之设计,即使将花键外筒从花键轴脱离,钢珠也不会脱落。故而装配、保养、检
查都很容易进行。


SOT滚珠花键类型

花键外筒的外径为直筒型,在传递扭矩时将键敲入后使用,适合小型空间安装的类型。

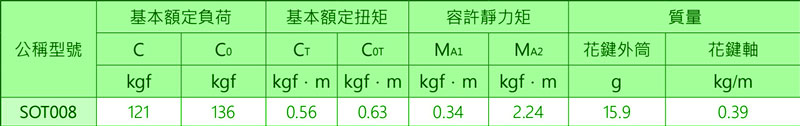

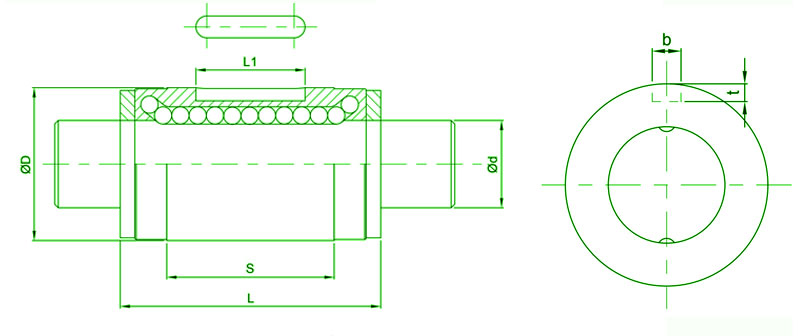

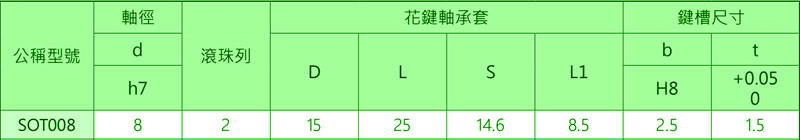

SOT008尺寸规格图


数控车床滚珠丝杠螺母副及支撑系统间隙的检测与修理
当数控机床出现反向误差大、定位精度不稳定、过象限出现刀痕时,首先要检测丝杠系统有没有间隙。检测的方法有:用百分表配合钢球放在丝杠的一端中心孔 中,测量丝杠的轴向窜动,另一块百分表测量工作台移动。正反转动丝杠,观察两块百分表上反映的数值,根据数值不同的变化确认故障部位。

TBI-SOT系列滚珠花键型号
SOT008 SOT010 SOT012 SOT015 SOT020 SOT025
