TBI花键、无法兰花键、SOT010

产品品牌：台湾TBI
产品型号：SOT010
产品价格：洽谈
录入时间：2019-12-20
浏览次数：143 次
在线客服：
电话咨询：18824524163

PDF资料下载产品介绍/参数

优势特点： TBI无法兰型号滚珠花键，SOT010，轴径10mm，花键母为圆筒形状，TBI花键现货的型号多为单出的花键轴和花键母，其缺点就是无法达到超高精度，但TBI有严格的品控制度，出厂的滚珠花键可以达到世界级标准。

型号：SOT010T2

TBI无法兰型号滚珠花键，SOT010，轴径10mm，花键母为圆筒形状，TBI花键现货的型号多为单出的花键轴和花键母，其缺点就是无法达到超高精度，但TBI有严格的品控制度，出厂的滚珠花键可以达到世界级标准。

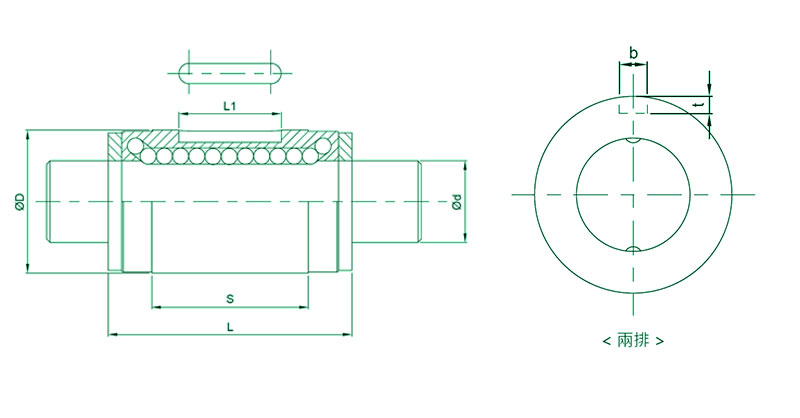

公稱型號	軸徑	滾珠列	花鍵軸承套				鍵槽尺寸
	d		D	L	S	L1	b	t
	h7						H8	+0.05 0
SOT010	10	2	19	30	18.2	11	3	1.8

公稱型號	基本額定負荷		基本額定扭矩		容許靜力矩		質量
	C	C0	CT	C0T	MA1	MA2	花鍵外筒	花鍵軸
	kgf	kgf	kgf．m	kgf．m	kgf．m	kgf．m	g	kg/m
SOT010	192	219	1.11	1.27	0.71	4.23	31.5	0.61

TBI滚珠花键怎么增加预压力

滚珠花键阻力问题跟返向器关联蛮大的返向器有很多质量是不良的，安装前先用滚珠试一下，去一下毛刺，再把入口处修一点倒角。先把返向器装入螺母中，滚珠花键，对准接口，印刷机滚珠花键，否则是不会顺畅的。装好后用锂基脂粘上滚珠，精密滚珠花键副，填满螺母，然后像拧普通螺母一样小心的把螺母旋入丝杆中。这个操作需要一点技巧，刚旋第.一扣时容易把滚珠拨出来，注意对准就可，过了第.一排后后面的就很容易旋入。完了以后用煤油把锂基脂清洗掉就好。

如何辨别滚珠花键的质量，我们通常从以下几个方面进行：

一、外包装是否明晰

一般情况下，正规厂家生产的品牌都有自己专门的设计人员对外包装进行设计，并且安排生产条件过关的工厂进行制作生产，因此，产品的包装无论从线条到色块都应该是非常清晰，毫不含糊。

二、钢印字是否清晰

每一个花键产品都会在花键产品体上印有其品牌字样、标号等。虽然字体非常小，但是正规厂家生产的产品都采用了钢印技术印字，而且在未经过热处理之前就进行压字，因此其字体虽然小，但是凹得深，非常清晰。而通常情况下，仿冒产品的字体非但模糊，由于印字技术粗糙，字体浮于表面，有些甚至轻易地就可以用手抹去或者手工痕迹严重。

三、是否有杂响

左手握住花键体内套，右手拨动外套使其旋转，听花键运转过程中是否有杂响。由于大部分仿冒产品的生产条件落后，完全手工作坊式操作，在生产过程中花键体内难免会掺进灰尘、沙子一类的杂质，所以在花键旋转的时候会出现杂响或者运行不顺畅的现象。这一点是判断产品是否出自生产标准严格，并且用机器操作的正规厂商的品牌产品的关键。

四、表面是否有浑浊的油迹

表面是否有浑浊的油迹这需要我们在购买进口花键时应该特别注意。由于国内目前的防锈技术与国外先进制造国还有一定的差距，因此对花键体进行防锈处理时很容易留下厚厚的油迹，用手接触时感觉粘粘稠稠的，而国外原装进口的花键上几乎看不到任何防锈油的痕迹。据业内人士介绍，特别细心的人可以在进口花键上闻到一种特殊的味道，这就是防锈油的味道。

五、倒角是否均匀

所谓花键的倒角，也就是横面与竖面的交接处，仿冒的花键产品由于生产技术的限制，在这些边边角角的部位处理得不尽人意，这一点我们可以轻松辨别。
