全球传动TBI丝杆、高负载螺母、DFVR2510、高驱动丝杠

型号： DFVR2510



  全球传动滚珠丝杆，双螺母高负载 DFVR2510，丝杆外径25mm，导程10mm，螺母总长130mm采用外循环结构，使其比普通内循环负载大一倍，加上双螺母的加持，是重载型设备的不错选择。

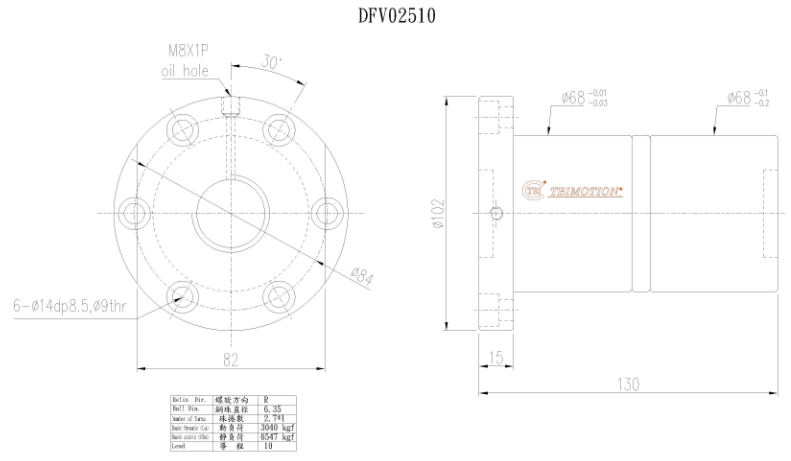

  DFVR2510螺母尺寸图

  数控机床与普通铣床在机械结构上是不一样的，所谓的丝杠反向间隙在普通铣床上是丝杠螺母之间有机械间隙，在用铣床铣削加工时要尽量避免这个间隙造成的带刀现象。在数控机床上，滚珠丝杠的螺母常采用双螺母背紧方式消除间隙，因此不存在间隙，那为什么还会有间隙的说法和间隙补偿的参数呢？这是个早期遗留的问题，早期的数控机床有的使用较高精度的滑动丝杠，要有的采用单螺母的滚珠丝杠，所以确实是有间隙的，进行补偿的效果也不理想，也有带刀现象的发生。后来采用双螺母背紧的方法消除了丝杠间隙，间隙是没有了，但反向移动时还似乎有一点有间隙的感觉，这很可能是传动链中有的零部件受力后有微观变形的缘故，这种现象与粗镗孔时镗杆变形让刀类似。

  现在我们常说的丝杠反向间隙实际上不是丝杠真有间隙，而是补偿值大了、或者补偿值小了，这种补偿值大小不合适的情况，给你丝杠螺母有间隙的假象。补偿的方法是在系统规定的参数地址里存放着相关轴的背隙补偿值，当这个轴移动反向时，系统先将参数地址中的补偿值走完，再走移动指令值，就像真的没有“丝杠间隙”一样。



TBI-OFV/DFV高负载双螺母型号

OFV01605-4.8 OFV02005-4.8 OFV02505-4.8 OFV03205-4.8 OFV03210-4.8 OFV04005-4.8 OFV04010-4.8 OFV05010-4.8 OFV06310-4.8 OFV08010-4.8 DFV01510-2.7 DFV01604-3.8 DFV02004-4.8 DFV02010-2.7 DFV02506-4.8 DFV02508-4.8 DFV02510-2.7 DFV03204-4.8 DFV03206-4.8 DFV03208-4.8 DFV03220-2.7 DFV04020-2.7 DFV05005-4.8 DFV05020-2.7 DFV06320-2.7 DFV08020-4.8 DFV08020-7.6
