SFNH(滑台专用)

TBI高速丝杠\强力防尘滚珠螺母\SFNH02005C1D

  • 产品品牌:台湾TBI
  • 产品型号:SFNH02005C1D
  • 产品价格:洽谈
  • 录入时间:
  • 浏览次数:236 次
  • 在线客服:QQ交谈
  • 电话咨询:18824524163

PDF资料下载PDF资料下载产品介绍/参数

优势特点:台湾TBI强力防尘丝杆SFNH02005C1D,直径为20mm,导程为5mm,螺母对称安装孔的距离为47mm。滚珠丝杠安装时应注意合宜的公差及精确的校正。

型号:SFNH02005C1D

 TBI精密研磨级滚珠丝杆特性:螺纹经研磨加工,具高定位精度,使用寿命长,零背隙,无阻滞滑移现象,极低摩擦阻力及极小移动距离;用途:适用于各种工具机、超精密机械。

滚珠丝杆特点

滚珠丝杠在使用中具有很多优点如:高效率、可逆性、零背隙、高刚性、导程精度高等优点,与传统丝杠相比,滚珠丝杠在螺杆与螺帽直接,加入钢珠将滑动摩擦传动以滚珠滚动运动方式取代,有效的降低了摩擦损耗,有助于提高效率及精度。

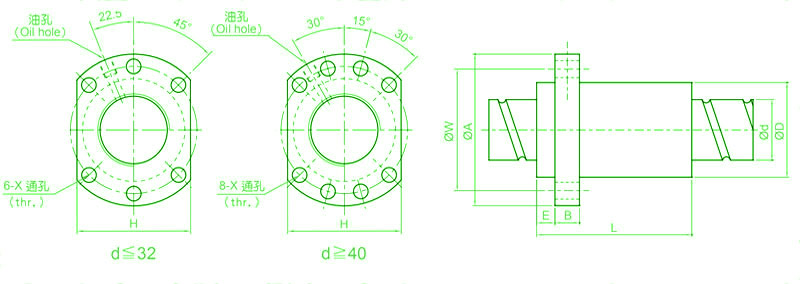

SFNH02005C1D尺寸图
单位:mm



型号名称

轴径

d

导程

I

珠径

Da

螺帽尺寸

滚珠螺帽额定负荷

刚性

kgf/μm



D

A

E

B

L

W

H

X

Q

N

Ca(kgf)

Coa(kgf)

SFNH02005C1D

20

5

3.175

36

58

7

10

37

47

44

6.6

M6

3.8*1

1484

3681

37

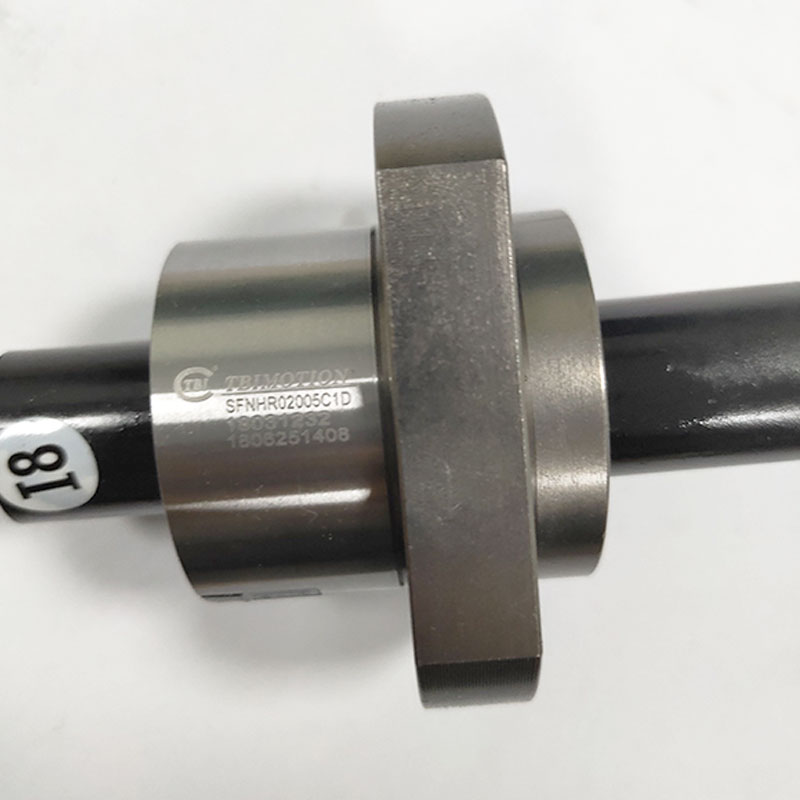

产品实物图

TBI-SFNH高防尘系列滚珠丝杠型号:
SFH01205-2.8 SFH01210-2.8 SFH01605-3.8 SFH01610-2.8 SFH01616-1.8 SFH01616-2.8 SFH01620-1.8SFH02005-3.8 SFH02010-3.8 SFH02020-1.8 SFH02020-2.8 SFH02505-3.8 SFH02510-3.8 SFH02525-1.8SFH02525-2.8 SFH03205-3.8 SFH03210-3.8SFH03220-2.8 SFH03232-1.8SFH03232-2.8 SFH04005-3.8 SFH04010-3.8SFH04020-2.8 SFH04040-1.8SFH04040-2.8SFH05005-3.8 SFH05010-3.8SFH05020-3.8 SFH05050-1.8 SFH05050-2.8

用途:一般工厂产业机械、自动化机械
TBI端盖式滚珠丝杆特性:高进给,高刚性,低噪音;用途:高位移,大负荷的环境,快速搬运系统.

本公司大量低价批发零售供应台湾上银滚珠丝杆,品质保障,原装产品,价格实惠,备有现货,可以来图纸加工,欢迎在线、来电咨询!!!
