台湾TBI旋转式滚珠丝杆花键\RSSY02020

产品品牌：台湾TBI
产品型号：RSSY02020
产品价格：洽谈
录入时间：2019-12-20
浏览次数：312 次
在线客服：
电话咨询：18824524163

PDF资料下载产品介绍/参数

优势特点：台湾TBI旋转式滚珠丝杆花键RSSY02020轴直径为20mm，丝杆杆螺母对称安装孔的距离为64mm，花键螺母对称安装孔的距离为64mm。TBI花键轴是根据其外观来命名的在轴的外表有纵向的键槽，套在轴上的旋转件也有对应的键槽，可保持跟轴同步旋转。TBI滚珠丝杆和滚珠花键都是一种对精度要求很高的产品。

型号：RSSY02020

台湾TBI旋转式滚珠丝杆花键RSSY02020轴直径为20mm，丝杆杆螺母对称安装孔的距离为64mm，花键螺母对称安装孔的距离为64mm。TBI花键轴是根据其外观来命名的在轴的外表有纵向的键槽，套在轴上的旋转件也有对应的键槽，可保持跟轴同步旋转。TBI滚珠丝杆和滚珠花键都是一种对精度要求很高的产品。

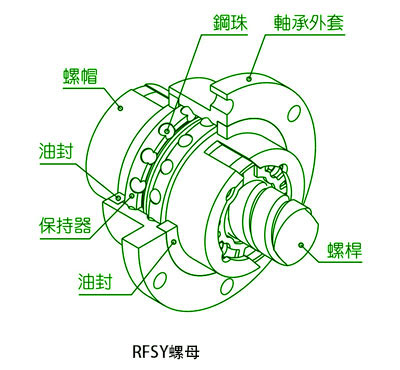

RSSY02020丝杆螺母结构

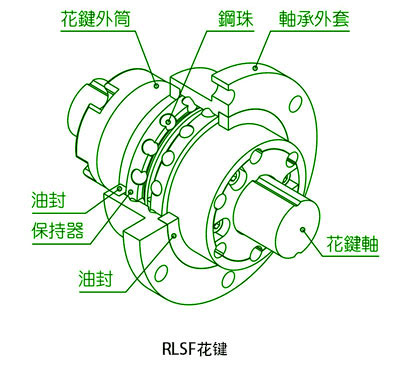

RSSY02020花键母结构

RSSY02020尺寸规格

公稱型號

軸徑 d

通孔直徑 d1

滾珠列

支撐軸承額定負荷

花鍵軸承套尺寸

滾珠花鍵額定負荷

Ca
(kgf)

Coa
(kgf)

D1

A1

B1

L1

C1

E1

J1

K1

P1

X1

W1

Y1

Ca
(kgf)

Coa
(kgf)

RSSY02020

20

14

2

788

1811

₅₆-0.01
-0.029

72

43.5 ⁰
-0.025

63

35

12

6

21

64

4.5

36

M5

736

1124

公稱型號

軸徑 d

通孔直徑 d1

滾珠列

支撐軸承額定負荷

花鍵軸承套尺寸

滾珠螺帽額定負荷

Ca
(kgf)

Coa
(kgf)

D

A

B

L

E

J

K

P

X

W

Y

Ca
(kgf)

Coa
(kgf)

RLBF020

20

10

2

1011

2138

56 ⁰
-0.007

72

43.5 ⁰
-0.025

63

12

6

42

64

4.5

36

M5

736

1124

台湾TBI旋转式滚珠丝杆花键RSSY02020安装

　 1.安装条件。

固定---固定的安装方式适合有高精度要求或对温升敏感的场合，安装前精确计算两固定点的安装距离，精确计算常温状态下与工作状态下的轴向伸长量，安装时施加预紧力，使丝杠产生合适的弹性轴向伸长量（越接近温升伸长量越好）。

2.精度。

因工艺的不同，两者能达到的精度等级不同，目前，轧制方式能达到的最高精度是C5级，我所知的只有德国力士乐产品可以达到这个精度。

使用不当导致滚珠掉出螺母外需要重装滚珠时这个参数是要注意的，尺寸一般精确到0.001，当然，不推荐用户自行安装，否则厂家不会提供无偿维护，即使产品仍在保修期内。

　 4.长度。

即丝杆的外径，规格有16、20、25、32、40、50，不过请注意，这些规格中，各厂家一般只备16~32的货，也就是说，其他大直径的型号大部分都是期货（见单生产，货期大约在30~60天之间，日系产品大约是2~2.5个月，V型混合机欧美产品大约是3~4个月）。

TBI旋转螺母丝杆花键型号

RFBY01616-1.8 RFBY01616-3.6 RFBY02020-1.8 RFBY02020-3.6 RFBY02525-1.8

RFBY02525-3.6 RFBY03232-1.8 RFBY04040-1.8 RFBY05050-1.8
