优势特点：TBI直线导轨TRH15FN标准法兰型号导轨，滑块法兰安装，TBI滑轨在出厂时表面都涂擦防锈油，若滑轨在仓库长时间存放，请重新涂擦防锈油，以避免生锈。
型号：TRH15FN
TBI直线导轨TRH15FN标准法兰型号导轨，滑块法兰安装，TBI滑轨在出厂时表面都涂擦防锈油，若滑轨在仓库长时间存放，请重新涂擦防锈油，以避免生锈。
|
型 號 |
組裝規格 (mm) |
滑塊尺寸 (mm) |
滑軌 (mm) |
||||||||||||||||
|
H |
W2 |
E |
W |
B |
J |
t |
L |
L1 |
QXl |
T1 |
油孔 |
N |
W1 |
H1 |
ØD |
h |
Ød |
F |
|
|
TRH15FN |
24 |
16 |
3.2 |
47 |
38 |
30 |
8 |
56.9 |
39.5 |
M5X8 |
5.5 |
M4X0.7 |
7 |
15 |
13 |
7.5 |
6 |
4.5 |
60 |
|
TRH15FL |
65.4 |
48 |
|||||||||||||||||
|
型 號 |
額定負載(kgf) |

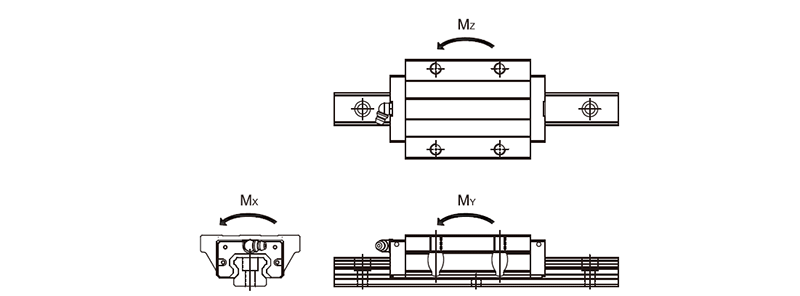

容許靜力矩 |
重量 |
||||||
|
Mx (kgf-mm) |
My (kgf-mm) |
Mz (kgf-mm) |
滑塊(kg) |
滑軌(kg/m) |
|||||
|
C |
Co |
單滑塊 |
單滑塊 |
雙滑塊 |
單滑塊 |
雙滑塊 |
|||
|
TRH15FN |
1206 |
2206 |
16,436 |
14,884 |
70,960 |
14,884 |
70,960 |
0.18 |
1.32 |
|
TRH15FL |
1343 |
2574 |
19,175 |
20,429 |
95,224 |
20,429 |
95,224 |
0.22 |
|
