优势特点：TBI高组装导轨TRH20FN，高组装法兰型滑块，组合高度30mm，宽21.5mm，可适用于磨床工作台进给轴、自动涂装机、工业用机器人、各种材料高速进给器、NC钻床、一般工业机床的垂直轴、印刷电路板钻孔机、放电加工机、测量仪、精密XY工作台等自动化设备。
型号：TRH20FN
TBI高组装导轨TRH20FN，高组装法兰型滑块，组合高度30mm，宽21.5mm，可适用于磨床工作台进给轴、自动涂装机、工业用机器人、各种材料高速进给器、NC钻床、一般工业机床的垂直轴、印刷电路板钻孔机、放电加工机、测量仪、精密XY工作台等自动化设备。
|

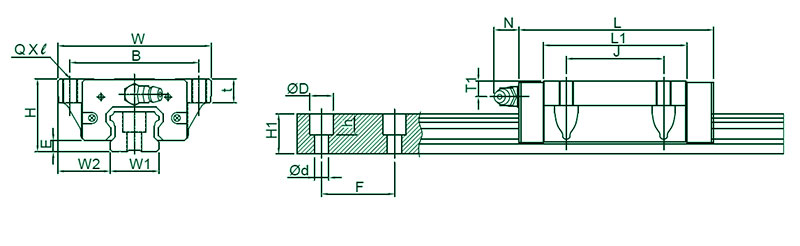

型 號 |
組裝規格 (mm) |
滑塊尺寸 (mm) |
滑軌 (mm) |
||||||||||||||||
|
H |
W2 |
E |
W |
B |
J |
t |
L |
L1 |
QXl |
T1 |
油孔 |
N |
W1 |
H1 |
ØD |
h |
Ød |
F |
|
|
TRH20FN |
30 |
21.5 |
4.6 |
63 |
53 |
40 |
10 |
75.6 |
54 |
M6X10 |
6.5 |
M6X1 |
14 |
20 |
16.5 |
9.5 |
8.5 |
6 |
60 |
|
TRH20FE |
99.6 |
78 |
|||||||||||||||||
|
型 號 |
額定負載(kgf) |

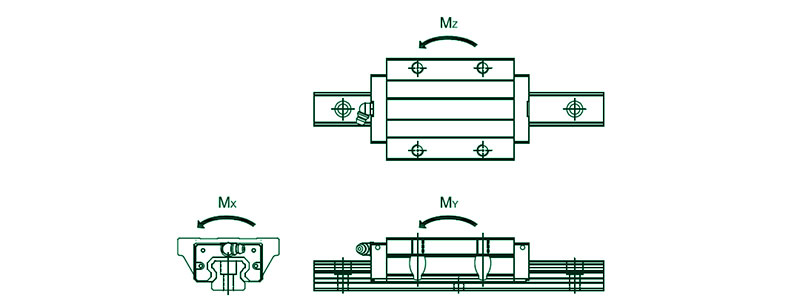

容許靜力矩 |
重量 |
||||||
|
Mx (kgf-mm) |
My (kgf-mm) |
Mz (kgf-mm) |
滑塊(kg) |
滑軌(kg/m) |
|||||
|
C |
Co |
單滑塊 |
單滑塊 |
雙滑塊 |
單滑塊 |
雙滑塊 |
|||
|
TRH20FN |
2050 |
3696 |
37,334 |
33,268 |
157,298 |
33,268 |
157,298 |
0.39 |
2.28 |
|
TRH20FE |
2553 |
5058 |
51,089 |
63,229 |
284,163 |
63,229 |
284,163 |
0.58 |
|
