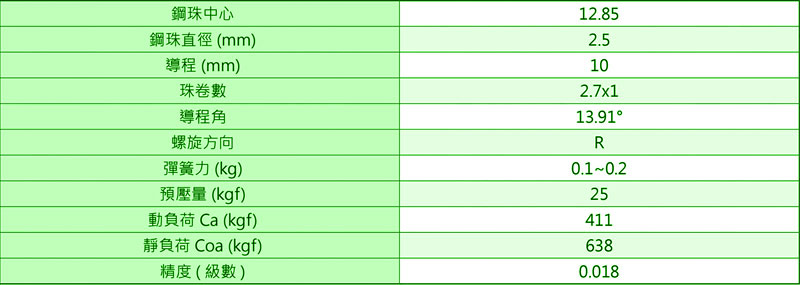

优势特点：XSVR01210B1DGC5丝杆轴直径：12mm，导程：10mm，属于TBI滚珠丝杆系列里轴端加工好的成品滚珠丝杆，为用户选型提供了便利。
型号：XSVR01210B1DGC5
TBI-XSV滚珠丝杆特点
经济性、可采用于导程／螺杆轴外径比较大者、适用于高荷重的用途 (TBI MOTION 专利螺帽 )。
滚珠丝杆螺帽的选定
(1) 系列
选定系列时应须考虑要求精度、所需交货日期、尺寸 ( 螺杆轴外径，导程／螺杆轴外径比 )、预压量等。
(2) 循环方式
选定循环方式：请由螺帽安装部份之空间经济性为考虑。循环方式之特长（参考官方型号资料）
(3) 螺母滚珠迴路数
选定迴路数须考虑要求性能、寿命等。
(4) 螺母形状 ( 法兰 )
请配合螺帽安装部份之空间加以选定。
(5) 给油孔
精密滚珠螺杆设有给油孔，使用于机器装配时及定期补给时。
TBI滚珠丝杆的选定
TBI丝杆公称直径；2---导程；3---长度；4---螺母形式；5---精度；以上说的都是主要参数，在选用型号时还得用到以下参；珠卷数：这个参数一般标注在型号的导程后，如401；珠径：这个参数是指滚动体的直径，型号中不会体现，；制造方式代码：滚珠丝杠的制造方式主要是两种：轧制；预压：也称预紧；对一般精度要求按照上面的要求就可以选择。

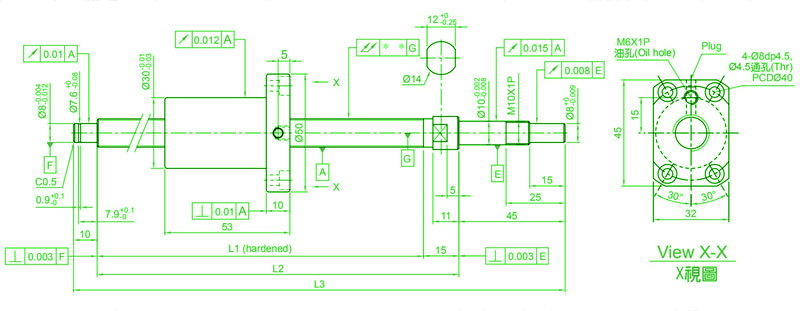

XSVR01210B1DGC5尺寸规格图

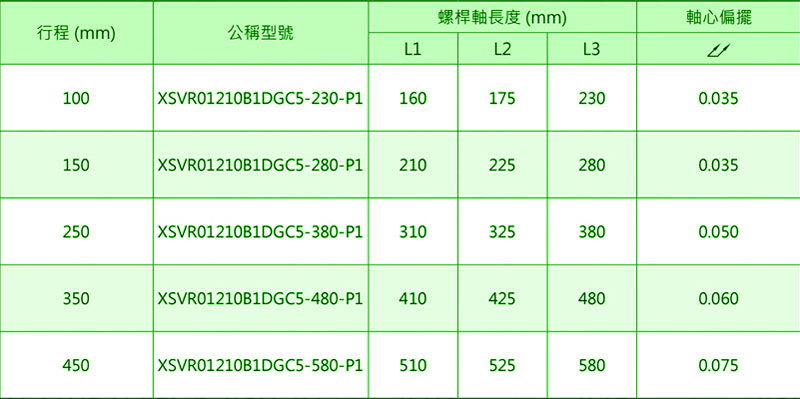

TBI-XSV系列滚珠丝杆型号
XSVR01210B1DGC5-230-P1 XSVR01210B1DGC5-280-P1 XSVR01210B1DGC5-380-P1
XSVR01210B1DGC5-480-P1 XSVR01210B1DGC5-580-P1
